多重ビーム等価X線撮影装置

放射線利用技術データベースのメインページへ

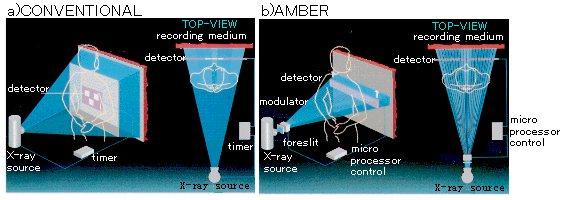

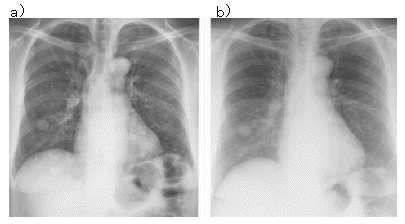

作成： 1998/02/21 糸氏　英一郎データ番号　　　：030094 多重ビーム等価X線撮影装置目的　　　　　　：胸部専用の多重ビーム等価X線撮影装置の特徴とその利用価値の紹介放射線の種別　　：エックス線放射線源　　　　：X線管応用分野　　　　：医学、診断概要　　　　　　：　胸部X線撮影において、各部位毎のX線透過線量を最適化することによりフィルムの黒化度の均等化を行い胸部X線像を最適の条件で記録できるように改善した多重ビーム等価X線撮影装置AMBER(Advanced Multiple-Beam Equalization Radiography)は、ファンビームX線を胸部の下方から上方に約0.9秒で走査させ、それに対応した検出器からのフィードバックにより各分画の線量が最適化され、明確に細部が描出される装置である。詳細説明　　　　：　肺野から縦隔部までの広大なダイナミックレンジを有する胸部領域を良好なコントラストを保ちつつ如何に一枚のフィルム上に描出するかについては、従来から、高圧撮影や補償フィルター、ワイド・ラティチュードフィルムの開発など種々の試みが行われてきたが、尚、満足すべきレベルに達しているとは言い難い。撮影装置の面から胸部の各部位毎の線量を最適化することにより、この問題を解決しようとして多重ビーム等価X線撮影装置(advanced multiple-beam equalization radiography-AMBER)が開発された。　AMBERの原理を従来法と比較して図1に示す。図1　胸部X線撮影方式　　a)従来法　　　b)AMBER法（原論文1より引用）　従来の胸部X線撮影法では、図1aに示すようにX線管から放射されたX線が一様に胸部に当たりその濃淡をスクリーン・フィルム上に記録する。縦隔膜から肺野までＸ線の透過性の異なる胸部の構造上、露出が過度になる部分と不足する部分が生じ細部が見えなくなる場合がある。そこで一回の撮影で細部まで的確に描出するために多重ビーム等価法を採用した装置がオランダのOldelft社により開発された。多重ビーム等価法では、図1bに示すようにX線管から放射されたX線を一次スリットで扇状ビーム(ファンビーム)にして、二次スリットに相当するモジュレータ内で21本のビームに分割する。それに対応した21個の検出器を被写体の後に置き各部の厚さに対応して個々のX線ビームの強度をリアルタイムの信号のフィードバックにより制御する。モジュレータ内で各セグメントビームの線量が最適化され、フィルムの黒化度の均等化、equalization、が行われる。その結果、肺野、縦隔部、心・横隔膜に重なる部位のそれぞれを、適切な濃度でフィルム上に描出することが可能となる。AMBERは、ファンビームX線を胸部の下方から上方に約0.9秒で走査させ撮影を行う。図2に転移性肺腫瘍(甲状腺癌)の臨床例を示す。図2　転移性肺腫瘍(甲状腺癌)例　　　 a)AMBER法による写真 b)スクリーン・フィルム法による写真（原論文2より引用）　図2aにAMBER法で撮影した胸部写真を示し、図2bに従来法によるスクリーン・フィルム法で撮影した胸部写真を示す。縦隔部の正常構造、特に気管・気管支、心陰影・横隔膜に重なる血管影、奇静脈食道線及び胸椎の描出や、心・横隔膜に重なる肺野に存在する病変の描出に従来のスクリーン・フィルム法より優れていることがわかる。このように、AMBERは縦隔や心陰影あるいは横隔膜に重なる部位の正常構造並びに異常影の描出に優れており、従来のスクリーン・フィルムシステムでは困難とされた、肺野等の低吸収域のコントラストを保ちつつ縦隔等の高吸収域の描出にも優れた胸部X線撮影が可能であることを示している。コメント　　　　：　胸部の各部位毎の線量を最適化するために、scannning equalization radiographyが開発され、Plewesらのsingle beamによる方式とAMBERがあげられる。前者は商品化されていないが、後者はAMBERとして商品化されたが、現状では撮影時間が0.9秒とやや長く、胸部専用X線撮影装置であるため汎用性に欠け一回撮影あたりの単価が高価になるなどの問題点はあるが、縦隔双方の描出に優れる胸部単純X線像が得られるという利点でこれらの問題点はある程度相殺されると思われる。原論文１ Data source 1： AMBER オールデルフト㈱パンフレット原論文２ Data source 2：肺野腫瘤病変におけるAMBERの有用性に関する基礎的ならびに臨床的研究糸氏　英一郎、河野　通雄神戸大学医学部放射線医学教室日本医学放射線学会雑誌,54(13),pp1252-1262,(1994) キーワード：語は半角で) 胸部X線撮影、chest radiography,ファンビームX線照射、fan beam X-ray irradiation,肺癌、lung tumors, 等価X線撮影、equalization radiography 分類コード：030401,030103 　
