血管情報のためのアンギオグラフィ装置

放射線利用技術データベースのメインページへ

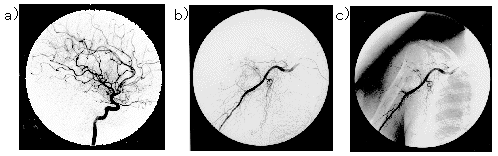

作成： 1997/03/29 中瀬　泰然データ番号　　　：030006 血管情報のためのアンギオグラフィ装置目的　　　　　　：各種血管に関する情報を得るためのアンギオグラフィ装置の紹介放射線の種別　　：エックス線放射線源　　　　：X線管応用分野　　　　：医学、診断、非破壊検査、生物学概要　　　　　　：　血管に関する情報は、診断・治療にとって重要であることは、広く認められている。この血管情報を得るために血管に造影剤を注入して、X線撮影を行う。各種血管の情報を正確に得るためにX線テレビにデジタル化の機能を持たせたデジタルフルオログラフィ(DF)法やX線直接撮影をデジタル化したコンピューテッドラジオグラフィ(CR)法に加え造影剤を血管に注入する前後の画像間で減算し血管像だけを描出する方法が開発された。詳細説明　　　　：　身体のあらゆる所に行き渡っている血管の情報を得ようと、X線を造影剤を注入してX線撮影が行われている。この撮影法には、X線テレビにデジタル化の機能を持たせたデジタルフルオログラフィ(Digital fluorography-DF)法とX線直接撮影をデジタル化したコンピューテッドラジオグラフィ(Computed radiography-CR)法が開発されている。　１．デジタルフルオログラフィ(DF)法　DF装置の構成を図1に示す。図1　デジタルフルオログラフィ装置の構成,（原論文1より引用）　身体を通過したX線は、蛍光体に入射すると蛍光体を発光させる、この発光強度を光電面で電子すうの大小に変換しさらに加速して別の蛍光面に入射させ増幅する。この部分をイメージインテンシファイア(I.I.)といいX線蛍光増倍管である。この部分で身体通過後のX線の輝度は約1万倍になる。これをX線テレビ用のCCDカメラに受け、その画像をデジタル化処理を行い、診断に適応する写真を作成する。このシステムをI.I.-DR(Image Intesifier-Digital Radiography)システムといっている。この画像処理システムにサブトラクション処理を加えて血管像だけを描出できるように(Digital subtraction angiography-DSA)して、鮮明な血管情報を得ている。　２．コンピューテッドラジオグラフィ(CR)法　CR装置の構成を図2に示す。図2　コンピューテッドラジオグラフィの構成（原論文2より引用）　X線に鋭敏に反応する輝尽性蛍光体を塗ったイメージングプレート(IP)に身体を通過したX線の強弱を画像として記録する。この画像記録を読み出してデジタル化処理をして記録し、その後読み取り画像処理を行い診断に必要な写真、X線フィルムを作成する。　３．血管情報の例　血管情報の必要な代表的な部位は、脳血管、胸腹部血管、心臓血管、下肢血管である。また最近では、直接得られた診断用画像(Diagnostic Angiography-DA)から、骨等の血管以外の画像を差し引いた画像(Degital Substraction Angiography:DSA)を得て血管をより鮮明に描出する方法が発展した。図3に、各種血管のDSA画像を示す。図3　各種血管のDSA画像　a)左内頸動脈　b)右鎖骨下動脈　c)右上腕部のＸ線写真(参考)（原論文1より引用）　図3a)は、左内頸動脈およびそれにつながる血管群を明瞭に描出している。図3b)では、右鎖骨下動脈とともに上腕回旋動脈やその他の血管群が明瞭に描出されている。図3c)は、比較のために通常のＸ線写真であり、上腕骨、鎖骨、肩甲骨、肋骨等が血管とともに描出されている。コメント　　　　：　血管中にあるカテーテルなどの画像をも見ることができることから、interventional radiology(IVR)への適応も始まっている。今後も各種装置のハード面の進展と共にソフト面の進展も大いに期待でき、医療技術はさらに進展するものと思われる。原論文１ Data source 1：デジタルフルオログラフィシステム DFP-2000A/C3・A3 東芝メディカル㈱販促パンフレット原論文２ Data source 2：放射線の診断利用　デジタルフルオログラフィ、コンピューテッドラジオグラフィ遠藤　真広放射線医学総合研究所放射線応用技術ハンドブック(石槫顕吉,舘野之男,富永洋,中澤正治,山口彦之編集),424-429,朝倉書店(1990) キーワード：デジタルX線映像法,degital X-ray imaging,デジタルフルオログラフィDF,degital fluorography, コンピューテッドラジオグラフィCR,computed radiography,血管情報,blood infomation,CCDカメラ,CCD camera,イメージインテンシファイア,image intensifier, アンギオグラフィ,angiography 分類コード：030103,030401,040303
